5D動感影院座椅信號控制板ACB420/ACB440版本，于2013年03月份生產，是ACB410/ ACB411/ ACB412的比例閥控制型版本，增加了12路(ACB440為6路)比例閥/伺服閥的驅動輸出。這種控制板是帶有功率輸出型的控制板，每通道電磁閥驅動電流可達2.5A (ACB420驅動電流可達10A)，幾乎可以控制市面上所有運動平臺上的電磁閥。因此，用戶選擇比例閥/伺服閥時不必要帶有放大器，這樣可以使用戶節約可觀的成本。

　　主控芯片也進行了相應的升級，使用了更高速度的32bit ARM Cortex-M3芯片，ADC采樣精度達到12位，即1/4096，采樣速度為400kHz。大大提高了氣缸/油缸的控制精度。

　　控制軟件采用了智能的模糊神經網絡控制算法，同時增加了一路RS232的通訊接口，用戶可通過這個接口調節控制參數(需要配合標定軟件)，用于調節平臺運動的速度/柔和度/剛度等參數。

　　產品支持歐拉角和四元數的通訊協議，根據用戶提供的平臺相關參數建立平臺模型，控制板內部根據模型進行相應的算法運算，把接收到的平臺姿態轉換成每個缸的伸長量數據。使得復雜的控制算法在控制板內就完成了。這樣很方便了客戶的控制。

　　通訊協議可以免費開放，需要請聯系旺旺或者QQ: 810317797

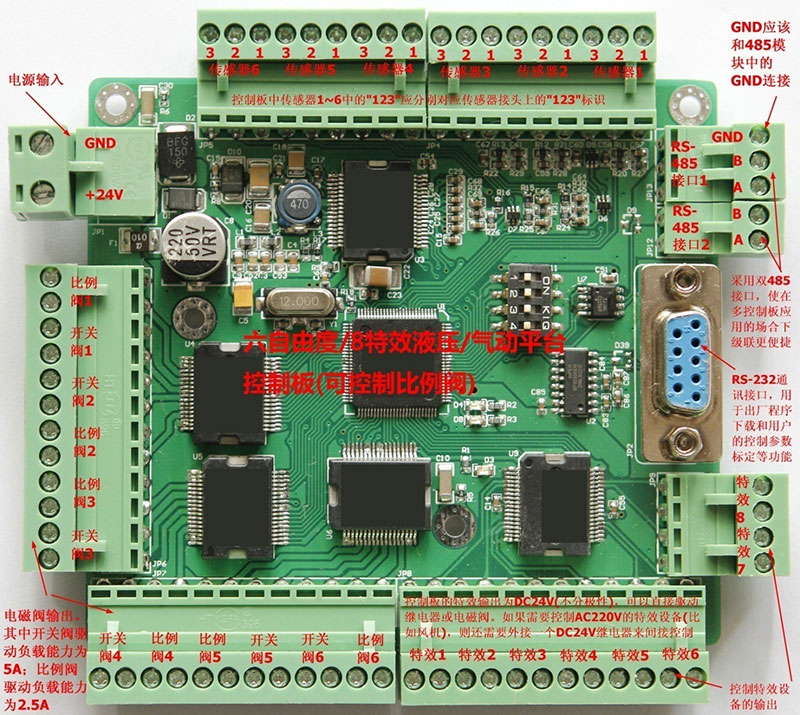

　　板上具有20路電磁閥的驅動功能，支持3自由度平臺14特效或者6自由度平臺8特效。詳細功能如下圖片：

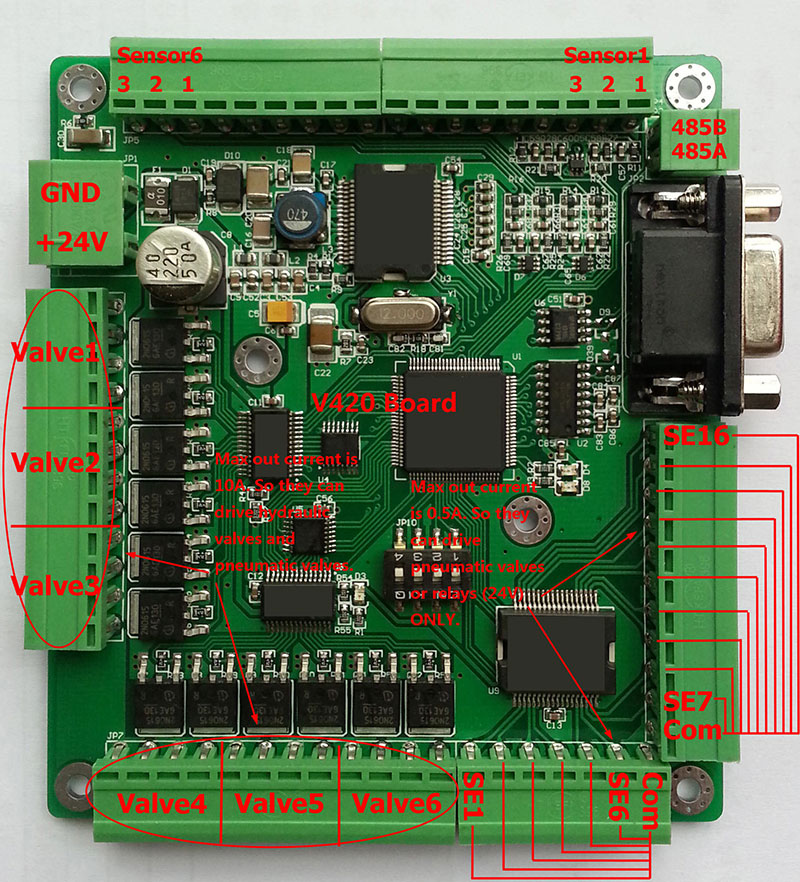

　　1.3.1 ACB420 board picture ACB420液壓比例閥控制板圖片

　　我們?cè)?018年11月份，推出了ACB420C，主要是將ACB420的RS485通訊接口做了一些局部升級，具體如下：

　　l 將雙絞屏蔽線的屏蔽層接入到ACB420控制板，因此將HT3.96-2的接插件換成了HT3.96-3的接插件。同時也加大了接插件的附著力，防止插件在使用中松動或者脫落。

　　l 增加了兩個瞬態抑制二極管來保護RS485總線芯片，提高了控制板的抗干擾性和可靠性。


　　1.3.2 ACB440液壓比例閥控制板圖片
